在脈沖噴吹清灰時，脈沖閥受短脈沖（一般為100~200ms）控制釋放壓縮空氣，壓縮空氣分配到吹掃管中的眾多噴嘴中如下圖所示。

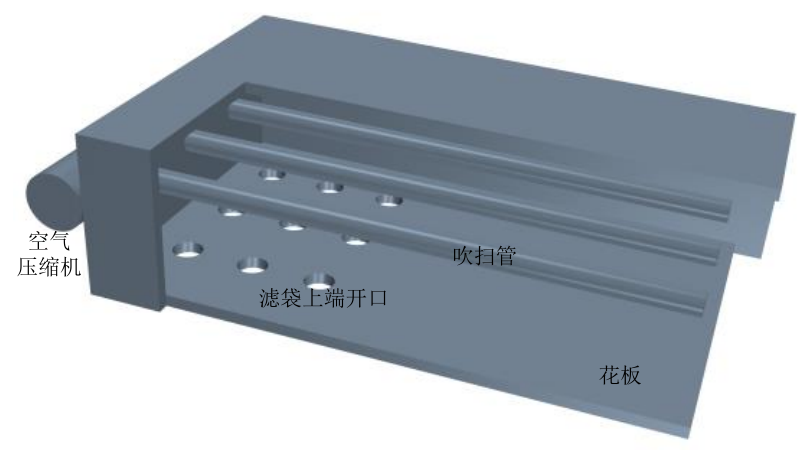

脈沖噴吹系統

每個噴嘴朝向濾袋開口端的上方，壓縮空氣通過噴嘴的作用，使得其內部發生膨脹，形成脈沖射流，同時在脈沖射流周圍的鄰近區域，射流氣體會夾帶周圍空氣形成二次射流，與脈沖射流一同進入濾袋中如下圖所示。

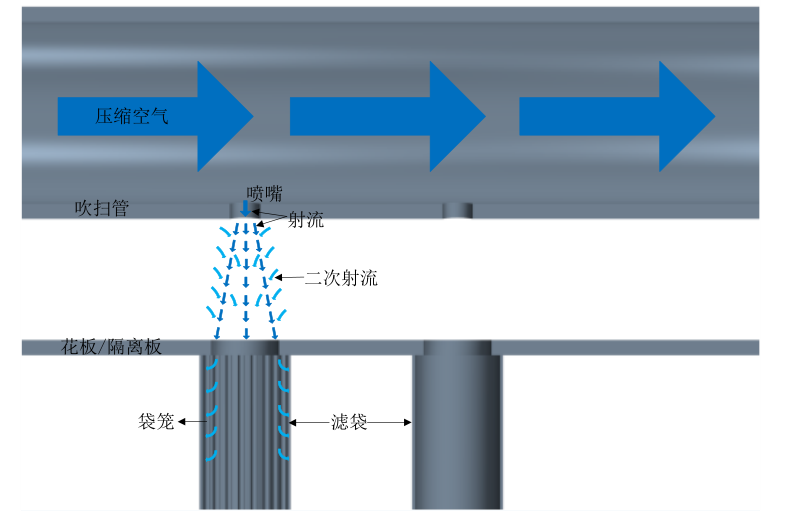

射流作用過程

如下圖所示，在清潔過程中，清灰射流進入濾袋中作用在濾袋內壁，濾袋由內部袋籠（鋼結構）保持固定，濾袋與袋籠之間的咬合非常緊密，其體積變化范圍小于4％。在每個濾袋的開口處，由花板（隔離板）將灰塵區域與潔凈區域分開。

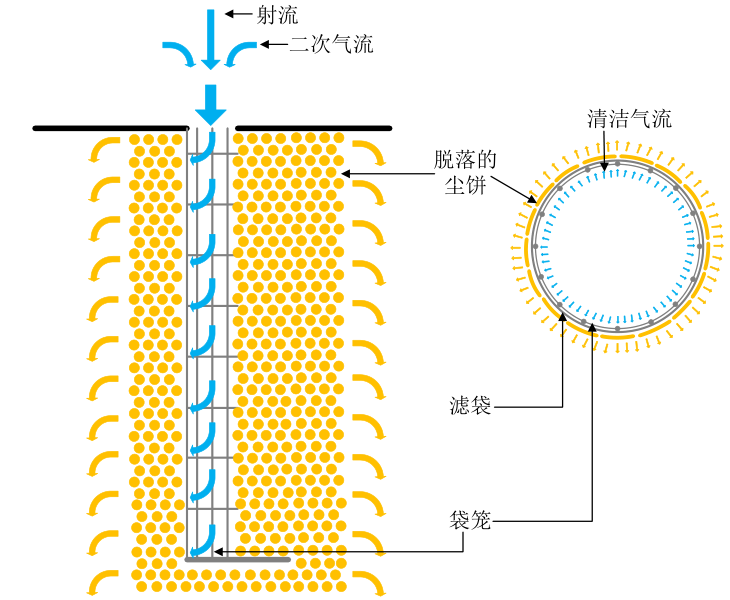

脈沖噴吹清潔中的塵餅脫落過程

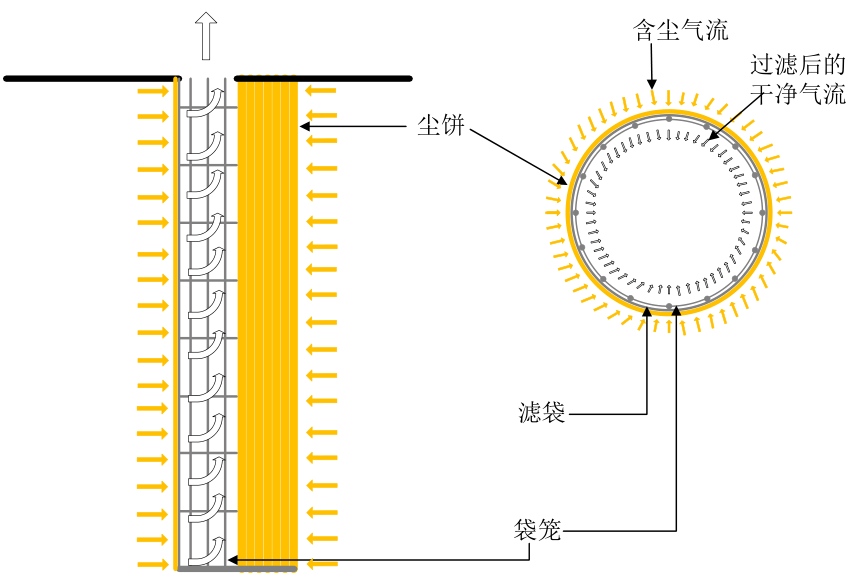

塵流過濾中的塵餅累積過程

對比塵流的過濾過程（如上圖所示），能夠使我們更加清楚的了解脈沖噴吹清潔的作用過程。
