按照過濾方式的不同可將袋式除塵器分為內過濾式與外過濾式。

內過濾袋式除塵器的結構如下圖所示，在內過濾袋式除塵器的內部腔體中，濾袋呈倒置放置，即濾袋底部懸掛在上方，濾袋的開口方向朝下。工業含塵廢氣從底部進風口進入腔體，通過濾袋入口，隨著上升氣流流入濾袋內部。由于濾袋材料具有良好過濾性質，含塵氣流中的顆粒粉塵會附著在濾袋內表面上，同時濾袋保持良好的透氣性，潔凈氣體穿過濾袋隨著上升氣流繼續流動，最終被排放管道收集并排入大氣中。內過濾袋式除塵器的濾袋外部為干凈氣體，該結構特點使得其可以在不停產的情況下進行腔體內部的檢修操作。濾袋底部采用懸掛方式放置，這樣濾袋內部無須使用袋籠進行支撐，使得濾袋在更換時更加簡潔方便；內過濾式除塵器一般適用于機械清灰和逆氣流清灰，但這兩種清灰方式容易使得除塵器濾袋破損。

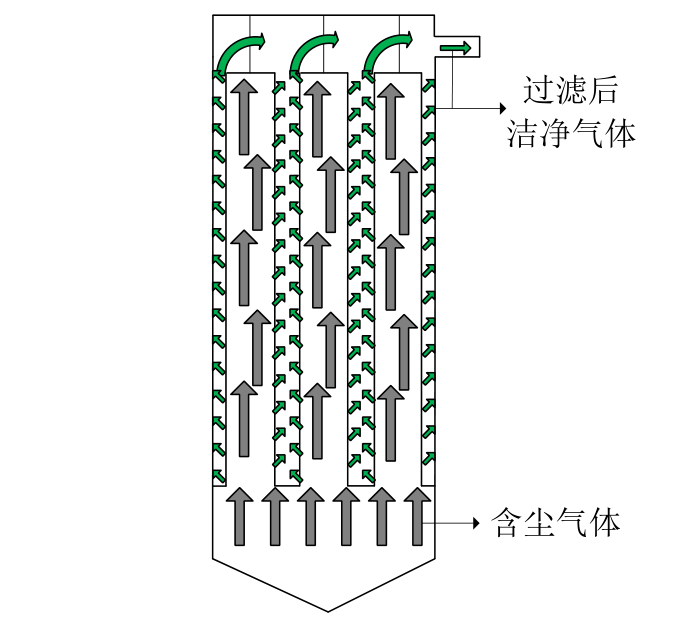

內濾式袋式除塵器結構圖

外過濾袋式除塵器的結構如下圖所示，濾袋通過袋籠進行支撐固定，與內過濾相反濾，袋開口朝上，工業含塵廢氣從底部進風口進入腔體，直接與濾袋外表面接觸，由于濾袋材料有良好的過濾性質，含塵氣流中的粉塵顆粒會附著在濾袋外表面上，過濾后的潔凈氣體進入濾袋內順著上升氣流排出。外過濾袋式除塵器的濾袋外部為含塵廢氣，若要進行內部檢修必須在停機的狀態下才能打開腔體，以免造成廢氣泄露。同時需要配套制作與所用濾袋等長的袋籠來固定安置濾袋，長時間使用后袋籠與濾袋頻繁接觸容易磨損濾袋。外過濾式適用于脈沖噴吹清灰、高壓氣流反吹清灰等。

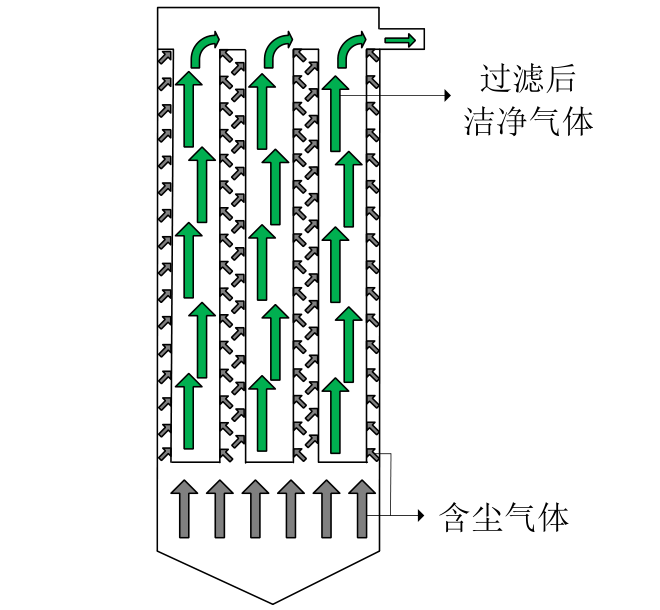

外濾式袋式除塵器結構圖
