除塵器總流通面積與流通面積

下圖所示為一種軸流式旋風除塵器的結構圖，由圖中可以看出組成扇葉結構的葉片與除塵器的橫截面有一定的傾斜角度，使得兩個葉片之間會形成一定的空間，這個空間就是除塵器的流通面積。它的大小與葉片的形狀有關，它的數量決定于葉片的數量，有幾個葉片就能形成幾個流通面積。除塵器的總流通面積就是這些流通面積的總和。含塵氣流從除塵器入口到與扇葉結構接觸之前是一個整體，在氣流與扇葉結構接觸后，會分成若干部分分別從除塵器的各個流通面積流過。由于扇葉結構的葉片具有同方向的傾斜角度，氣流通過扇葉結構時，在葉片的引導下，氣流的運動方向改變一致，通過扇葉結構后在出口區域就旋轉起來了。

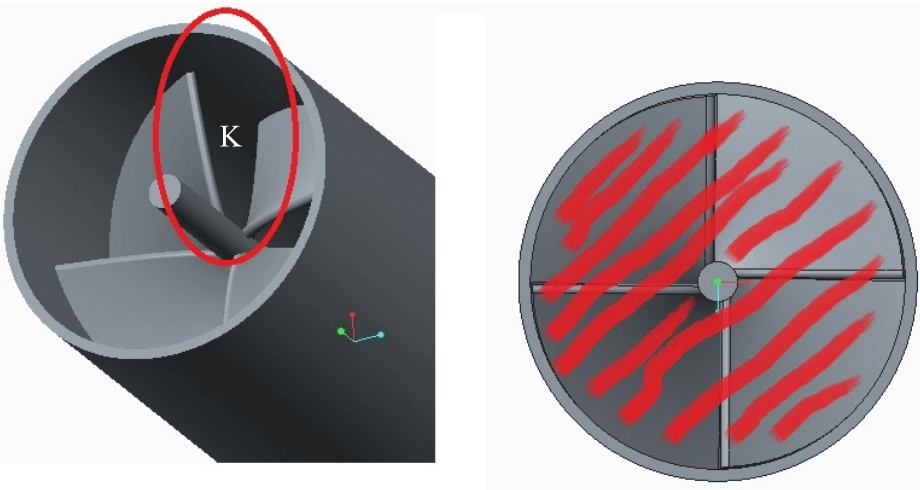

軸流式旋風除塵器扇葉結構圖

扇葉結構是通過改變除塵器的總流通面積來影響除塵器阻力的。

軸流式旋風除塵器阻力的產生

依據軸流式旋風除塵器的結構可知，軸流式旋風除塵器的阻力主要是由于其中的扇葉結構對流經除塵器氣流的阻擋作用產生的，扇葉結構對通過除塵器氣流的阻擋作用越強，除塵器的阻力越大，反之則除塵器阻力越小。扇葉結構對流經除塵器氣流的阻擋作用的強弱體現在扇葉結構中氣流的總流通面積大小，總流通面積越大，氣流就越容易流過扇葉結構，扇葉結構對氣流阻擋作用就弱，除塵器阻力就??；總流通面積越小，氣流就越容不易流過扇葉結構，扇葉結構對氣流阻擋作用就強，除塵器阻力就大。一切影響除塵器總流通面積的因素都會影響除塵器阻力大小，主要有組成除塵器扇葉結構的葉片形狀、葉片數量和葉片的組合形式。
