如下圖所示（左側為正面、右側為背面）為過濾器單元的外形簡圖，過濾器單元由箱體、軸流式旋風除塵器、出風管組成，軸流式旋風除塵器為空氣過濾器單元的主要工作部分。

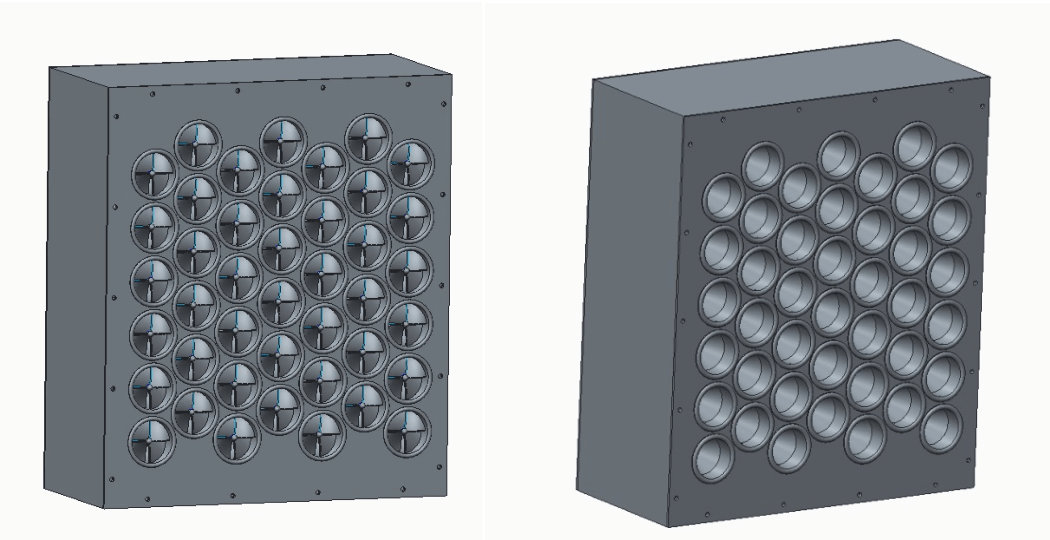

空氣過濾單元正面、背面示意圖

1、箱體

箱體主要由上蓋板、下蓋板、外框和鉚釘組成，主要用于安裝軸流式旋風過濾器、出風管和暫時存放灰塵。

（1）鉚釘

鉚釘主要用于上蓋板與外框、下蓋板與外框之間的聯接，使它們組成箱體及容納灰塵的空間。

（2）上蓋板

上蓋板主要用于固定和承載軸流式旋風除塵器，并與外框和下蓋板一起在鉚釘?shù)倪B接下組成暫時存放灰塵的空間。

（3）下蓋板

下蓋板主要用于固定和承載出風管，并與外框和上蓋板一起在鉚釘?shù)倪B接作用下組成暫時存放灰塵的空間。

（4）外框

構成箱體的主要部分，主要用于箱體的支撐、固定出風管與軸流式旋風除塵器的相對位置，并與上蓋板和下蓋板一起組成暫時存放灰塵的空間。在過濾單元的正常使用過程中，外框會根據使用情況在四邊開出一些出灰口，有專門的風機、裝置或結構將被軸流式旋風除塵器分離出來的灰塵送走。

2、軸流式旋風除塵器

如下圖所示為軸流式旋風除塵器的基本結構圖（為節省空間，筒體截短了一部分），主要由筒體和扇葉結構兩部分組成，但整個除塵器為一體結構，通過模具制成，為過濾單元的主要工作部分，除塵器后端為負壓空間。

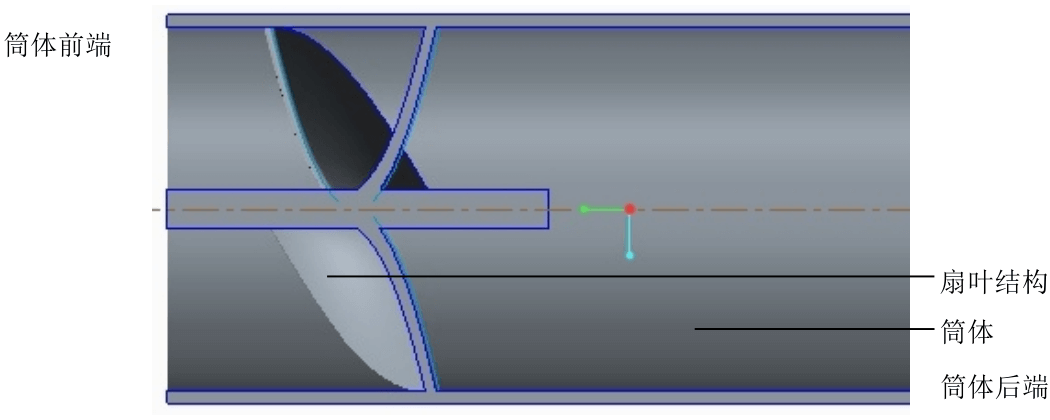

軸流式旋風除塵器內部結構的一部分

（1）筒體

筒體截面為圓形，由一種特殊的尼龍材料制成。用于固定扇葉和容納空氣。除塵器的后端為負壓空間，因此含有灰塵的空氣將從筒體前端進入筒體，經過扇葉結構后，干凈的空氣從筒體后部中心位置排出，灰塵則在筒體內壁邊沿排出，最終進入箱體中。

（2）扇葉結構

扇葉結構部分的制成材料與制成筒體的材料相同。有一個中心柱，若干片葉片圍繞中心柱按一定的角度，互相無遮擋且彼此相鄰地固定在同一圓周上，葉片的最外側固定于軸流式旋風除塵器筒體的內壁，下圖所示為由4片葉片組成的扇葉結構（為方便觀察扇葉結構的組成，隱去了筒體）。由于筒體內壁和中心柱支撐結構的固定，當含塵氣流通過扇葉結構后，含塵氣流從直線流動方向改為一邊快速旋轉，一邊向前的運動方式流動。因氣流較快的旋轉運動，會產生一定的離心力，在離心力的作用下，將灰塵與干凈的空氣分開。干凈的空氣在除塵器筒體的中心部分，由筒體后部中心流出，進入出風管?；覊m在除塵器筒體內壁的周邊，由筒體后部周邊排入箱體。

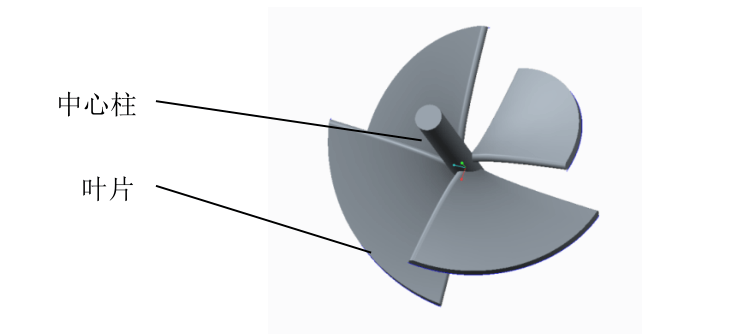

軸流式旋風除塵器扇葉結構

3、出風管

如下圖所示，為出風管在過濾單元中的位置及基本結構圖。出風管的制成材料與筒體、扇葉結構所用材料相同。其主作用為收集潔凈的空氣，確保過濾器單元輸出的潔凈空氣中盡可能的不含有被分離的灰塵。

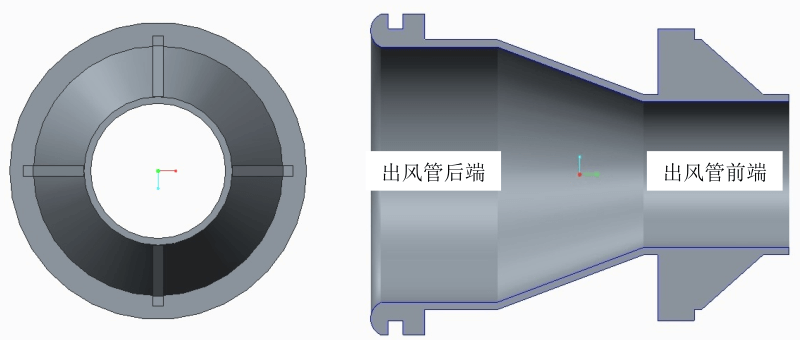

軸流式旋風除塵器出風管結構圖

出風管的后端為負壓區域，含有灰塵的空氣經過扇葉結構會旋轉起來，在離心力作用下將灰塵顆粒與潔凈空氣分離開來，并從除塵器筒體的后端排出。為了保證從出風管排出相對潔凈的空氣中盡可能的不再含有已經被分離的灰塵，因此出風管的前端將插入到除塵器筒體的后部的中心部分，這樣從筒體排出的灰塵和潔凈的空氣就被分離了開來，使得從出風管排出的潔凈空氣中就幾乎不含有已經被分離的灰塵了。
