脈沖濾筒除塵器由褶皺式濾筒、箱體、清灰系統三部分組成，如下圖所示。

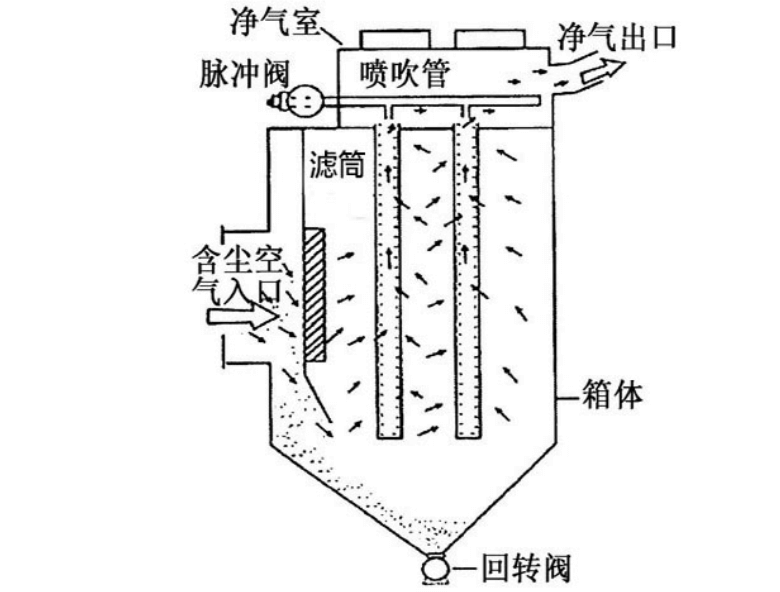

脈沖噴吹濾筒除塵器結構

1、褶皺式濾筒

褶皺式濾筒是安裝在脈沖濾筒除塵器中的除塵濾件。與傳統除塵器中的濾袋相比，在外觀、濾料種類、設備維護、使用方式等方面有較大差別，如下表中所述。

在經濟效益方面，濾筒過濾面積是相同規格濾袋的5-7倍，因此相同過濾面積，濾筒除塵器比袋式除塵器更節約占地面積，并且體積越大、處理風量越大的濾筒除塵器優點就更加明顯。在除塵效率方面，濾筒除塵器的除塵效率可達到99.7%-99.9%，排放質量濃度可達到5mg/Nm3，并能應用于高濃度粉塵的工況下；在除塵器運行阻力方面，濾筒除塵器介于電除塵器（運行阻力300Pa）與袋式除塵器（1500-2000Pa）之間，一般為1000Pa以下。其他方面，濾筒除塵器可實現離線功能檢修、維護，不影響正常使用。濾筒由于結構緊密，濾料較密實，使用壽命也長于普通濾袋，不易損壞。

2、箱體

箱體是除塵器的外殼，包括提供除塵空間的箱體；安置濾筒，隔離潔凈氣體的花板；含塵氣體入口裝置、潔凈氣體出口裝置；收集過濾下來物料的灰斗以及卸灰裝置、設備支架等。

3、清灰系統

當濾筒粉塵堆積到一定厚度時，除塵器阻力上升，這時清灰系統通過壓差控制儀或者時間控制儀控制脈沖閥開關狀態，利用高速壓縮氣體對濾筒進行噴吹，實現清灰的目的，保證除塵器阻力穩定在適當?shù)姆秶?。清灰系統包括氣包、脈沖電磁閥、脈沖控制儀、噴吹管等。
