目前，濕式電除塵器在國內燃煤電廠的應用還處于起步階段，并呈現出多種結構和類型的濕式電除塵器，應用最為廣泛的三種不同類型為金屬極板式、柔性極板立式、玻璃鋼蜂窩式立式濕式電除塵器。

1、金屬極板濕式電除塵器

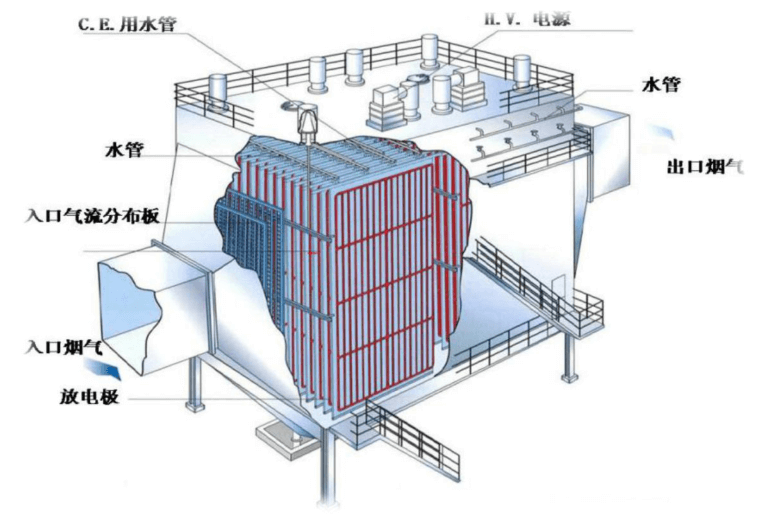

金屬極板濕式電除塵器

金屬極板濕式電除塵器在燃煤電廠應用時，置于濕法脫硫系統與煙囪之間，作為煙塵污染物治理的終端把關設備。由于其處于高濕、低溫的工作狀態，關鍵部件如陰陽極系統等采用不銹鋼金屬材料，極板采用板式結構，需要采用噴淋系統進行水膜清灰，同時需配備水循環系統，實現灰水的循環利用，其本體結構基本與常規干式電除塵器相同。大型燃煤機組配套濕式電除塵器一般采用臥式結構，水平進出風，特殊場合或小型機組也有采用立式，垂直進出風情況。

2、柔性極板立式濕式電除塵器

柔性極板立式濕式電除塵器

柔性極板立式濕式電除塵器，因其采用非金屬柔性材料作為收塵極板而得名，電極橫縱交織，形成四方形筒狀結構，陰極線采用合金材質，布置在四邊形中心，利用下部重錘懸吊。電極無噴淋水膜清灰系統，利用收集的飽和濕煙氣中的水分自流作用來清灰。不配備水循環系統，污水直接進入濕法脫硫廢水坑排走。采用定時增濕及電場清洗，清洗時短時耗水量大。因其結構特點僅能采用垂直進出風結構。

3、玻璃鋼蜂窩立式結構濕式電除塵（霧）器

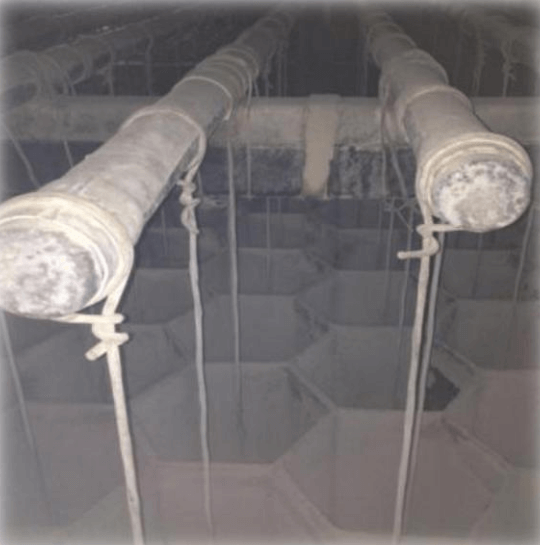

玻璃鋼蜂窩立式結構濕式電除塵（霧）器

玻璃鋼蜂窩立式結構濕式電除塵（霧）器，由于收塵極板采用玻璃鋼材質整體成型，一般采用六邊形結構連接起來類似蜂窩狀，極線采用合金材料，布置于每個六邊形收塵筒的中心，下部利用重錘拉緊。電極無噴淋水膜清灰系統，利用收集的飽和濕煙氣中的水分自流作用來清灰。采用定時增濕及電場清洗，清洗時短時耗水量大。因其結構特點僅能采用垂直進出風結構。
