脫硫系統工藝流程示意圖如上圖所示。根據功能的不同，燒結煙氣氨法脫硫的工藝流程大致可分為三大系統：

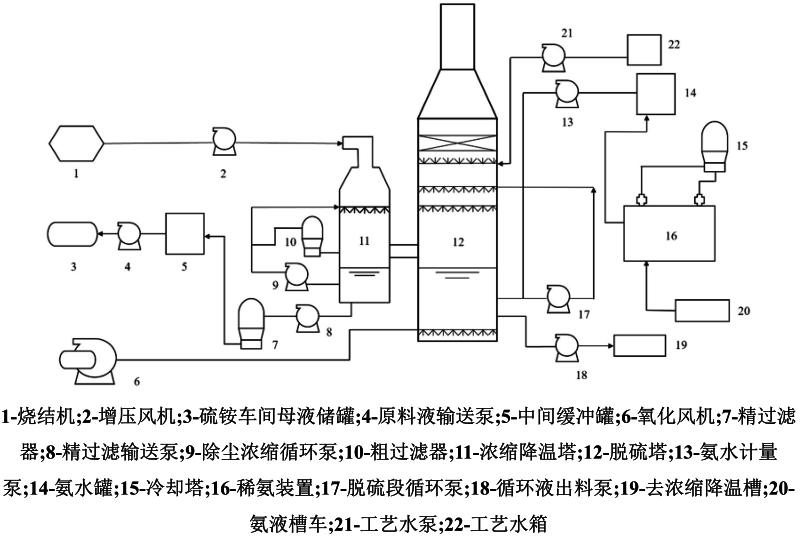

濕式氨法煙氣脫硫工藝流程圖

1、脫硫劑制備系統

濕式氨法煙氣脫硫所使用的脫硫劑為一定濃度下的氨水，為將氨水稀釋到適用于脫硫工藝濃度的脫硫機，需在稀氨裝置中將氨水與軟化水混合，隨后儲藏于氨水罐內，并在脫硫塔運行時通過機泵和輸送管輸送至脫硫塔，使脫硫塔正常運行。

2、氨法脫硫系統

燒結過程產生的煙氣溫度高達400K左右，經過濃縮降溫塔的降溫處理，煙氣降溫至370K左右，此溫度的煙氣可進入脫硫塔進行脫硫處理。煙氣進入脫硫塔后受浮力影響向上流動，逆向與向下噴淋的噴淋漿液進行能量交換，此時煙氣中的SO2與氨水接觸并被吸收完成脫硫，同時煙氣進一步被噴淋漿液降溫至323K左右，經脫硫處理后的煙氣向上經過除霧區除去煙氣中的水分，最后通過煙囪排入大氣。

3、(NH4)2SO4副產品制備系統

塔底生成的(NH4)2SO4經過循環液出料泵至去濃縮降溫槽，在高溫下形成固體顆粒的(NH4)2SO4進入離心機，離心干燥處理后，為達到符合國標的副產品，會再由粒度調整泵進行粒度的調整，包裝后成為產品。

濕式氨法煙氣脫硫各個系統之間相互關聯，相互配合，保證脫硫系統的正常穩定運行。
