ldb70脈沖袋式除塵器脈沖噴吹清灰系統主要由脈沖閥、噴吹氣包、噴吹管、噴嘴及控制系統組成，見下圖。

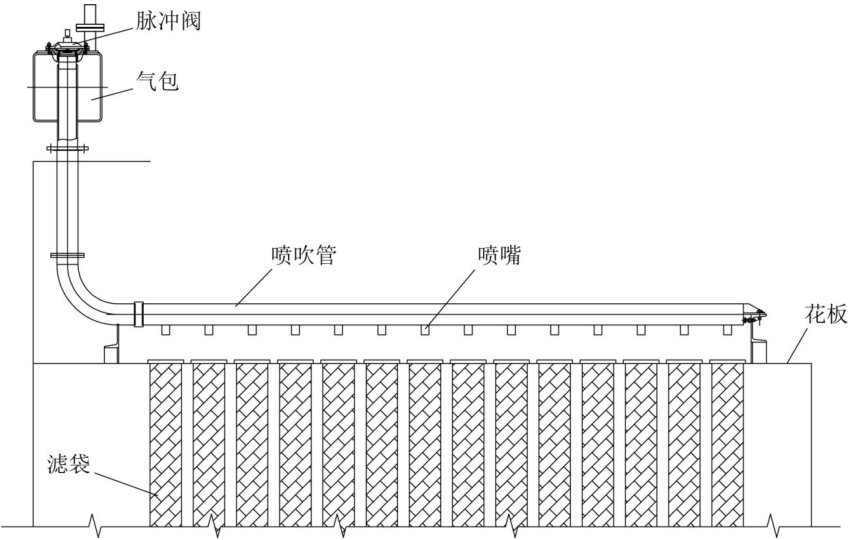

脈沖清灰系統構成圖

ldb70脈沖袋式除塵器在正常運行過程中，在引風機的作用下，濾袋內側壓力低于外側壓力，濾袋在內外壓差的作用下緊貼在籠骨筋上并呈凹形。氣流攜帶著粉塵向?yàn)V袋移動，粉塵在到達濾袋表面時積聚并吸附在濾帶外側，氣體則穿過濾袋微孔進入濾帶內部并在凈氣箱匯集后排出。隨著工作的進行，粉塵層在濾袋表面堆積厚度逐漸增加，粉塵層和濾袋對氣流阻力變大，透氣性逐漸變差，濾袋內外兩側的差壓逐漸變大，如下圖所示。在內外兩側壓差達到一定程度后則需要開啟清灰系統進行清灰，將粉塵從濾袋表面分離。

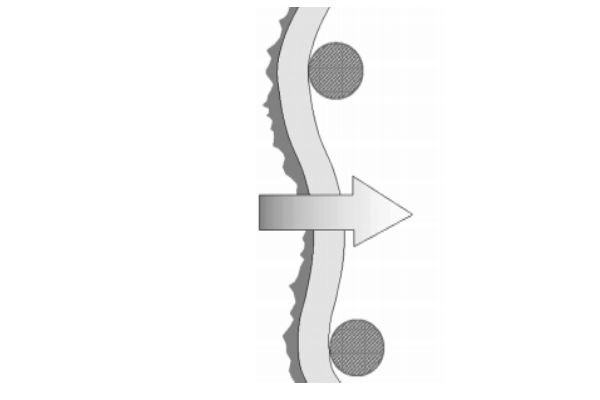

濾袋過濾狀態

需要進行噴吹清灰時，脈沖控制儀向電磁脈沖閥發出一個脈沖信號，閥內膜片打開后，壓縮空氣從噴吹氣包經過脈沖閥進入噴吹管，后經噴嘴噴入濾袋。濾袋在反吹氣流的作用下，迅速由過濾狀態時的凹形向外膨脹變?yōu)橥剐巍嚎s空氣穿出濾袋后，濾袋內迅速變?yōu)楦哓?fù)壓，由于濾袋的彈性和負壓的共同作用，濾袋快速收縮，在反吹氣流和粉塵層慣性力的作用下，粉塵層與濾袋脫離，在重力作用下落進灰斗內并排出除塵器，完成濾袋清灰過程，如下圖所示。

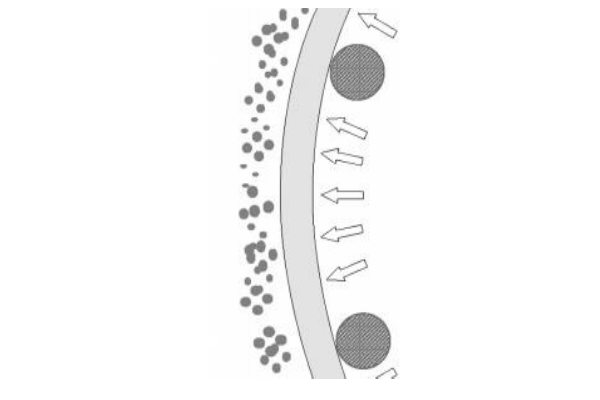

濾袋清灰狀態
