袋式除塵器在脈沖噴吹清灰過程中，噴嘴在極短的時間內將壓縮氣體高速噴出，同時誘導出5-7倍于噴吹氣量的空氣進入濾袋，使濾袋在短暫的時間內發生急劇的“膨脹—收縮—膨脹”變形，其表面的粉塵層順勢脫落。濾袋動態響應的強度大小也是影響脈沖噴吹清灰控制效果的因素之一。

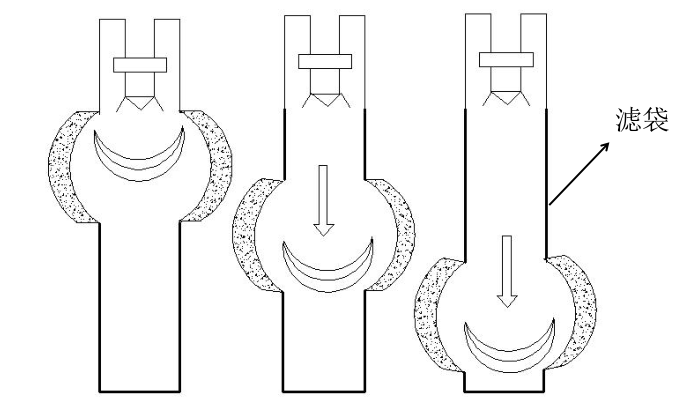

脈沖噴吹清灰過程示意圖

脈沖噴吹清灰時濾袋某一橫截面上濾布對噴吹氣流的動態響應過程：

(a)正常過濾狀態：即脈沖噴吹氣流未到達此處截面時，由于引風機的抽取，濾袋內部呈現負壓環境，濾袋外壓力大于濾袋內壓力，袋籠受到濾布的擠壓作用，在脈沖噴吹氣流到達此處之前，濾袋始終維持過濾的穩定狀態。

(b)脈沖噴吹氣流到達至濾袋開始向外運動狀態：噴吹氣流進入濾袋后，濾袋內壓力迅速升高，當濾袋外壓力大于濾袋內壓力時，濾袋不發生向外的運動；當濾袋外壓力小于濾袋內壓力時，濾袋開始發生向外的運動。

(c)濾袋開始向外運動至出現環向應力狀態：由于濾袋外壓力小于濾袋內壓力，濾袋向外運動，由于粉塵層對濾袋產生壓力，此時粉塵層不會脫落。隨著噴吹氣流的增加，濾袋發生膨脹形變至張緊，此時出現環向應力。

(d)出現環向應力至濾袋出現最大變形狀態：當濾袋發生張緊時，內壓逐漸升高，使得濾袋繼續發生向外的運動，環向應力的出現使濾袋的運動減慢，濾袋阻止粉塵層繼續向外變形并牽引粉塵層向內運動，產生拉應力。當拉應力大于粉塵層與濾袋之間的粘附力時，粉塵層將會從濾袋上脫落。整個過程就是脈沖噴吹清灰過程中濾袋發生的動態運動。
