煙氣脫硫系統主要由煙氣控制、漿液控制、電力控制三大部分組成。脫硫流程是將原煙氣通過風機引入脫硫塔內，經過制漿系統得到的新鮮石灰石漿液通入脫硫塔漿液池內，經循環泵抽取至噴淋層后進行噴淋，漿液液滴與煙氣充分接觸發生反應，石灰石漿液被氧化得到石膏晶體，并從底部排除，經脫水處理后應用于生產制造行業。除霧器去除煙氣夾雜液滴，通過出口管道排出脫硫塔，噴淋漿液流入循環漿液池進行循環再利用，提高整體經濟性。具體工程案例上位機設計如下圖所示。

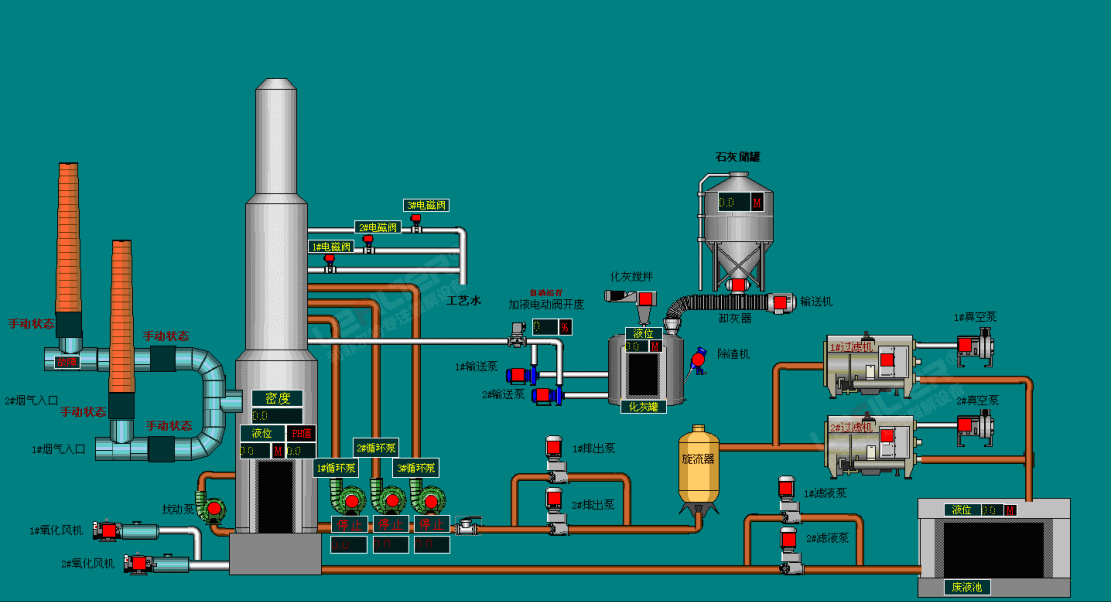

脫硫系統工程上位機設計

（1）煙氣系統

該系統主要實現兩個功能，一是控制煙氣流向，若需經過脫硫系統，則切換手動狀態，將進出口閥門打開，煙氣通入脫硫系統；若不需則關閉閥門，煙氣不經脫硫系統直接排出；二是控制煙氣量，為了實現不同煤種均達到預期脫硫效果，需針對不同含硫量煤控制原煙氣量，以保證脫硫效率。

（2）煙氣吸收系統

該系統作為整個脫硫系統中心，主要實現自上而下噴淋石灰石漿液，煙氣自下而上通入，兩者逆流混合提升脫硫效果。反應副產物亞硫酸鈣沉入底部，經氧化后通入石膏脫水系統再次利用。

（3）制漿系統

該系統主要負責制備新鮮漿液，對石灰石進行反復研磨攪拌后經旋流器對漿液進行分離后，通過調節電動閥開度來控制通入脫硫系統的漿液量。

（4）石膏脫水系統

該系統主要負責對脫硫副產物石膏進行脫水處理后循環再利用。石膏經排出泵到達旋流器，經分離后部分石灰石漿液通入脫硫塔內循環利用，石膏經脫水后可用于其他工業生產。

（5）電力監測系統

該系統主要用于脫硫系統供電及監控調節控制。對整個系統各模塊供應電力，同時監測設備運行情況，控制系統啟停，對故障進行診斷處理。
