濾筒是濾筒除塵器的核心部件，具體結構如下圖所示，主要是由頂蓋、褶形濾料、金屬框架和底座四部分組成的。其中過濾部分是由一定長度的濾料折疊成一定角度的褶，然后固定在金屬框架上。

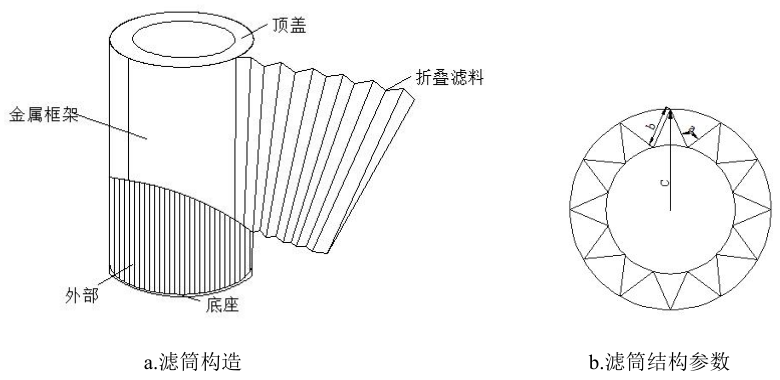

濾筒結構示意圖

濾筒的幾何尺寸對過濾效率和清灰效果的影響很大，如果濾筒高度、直徑和褶數一定，褶深越大，濾筒阻力越大。如上圖所示，濾筒褶數n，褶高b，濾筒外徑c，褶邊夾角a，如果已知這四個參數其中的任意三個，就可以經過計算來確定未知的第四個參數。

濾筒的性能及特點：

1、濾料經過一定規(guī)律的折疊，使濾筒以最小的體積，發(fā)揮出最大的過濾面積效應。

2、濾筒內部采用金屬框架和加厚端蓋，使其具有更強的穩(wěn)固性，不易損壞。

3、濾筒通常選擇PTFE覆膜濾料作為過濾介質，由于濾料與水的接觸角大于108°，因此粉塵不易粘附在濾料表面上，可以用來過濾潮濕的含塵氣體，徹底解決了普通濾料潮濕粉塵結露粘料的問題。

4、普通濾筒的正常使用溫度為80℃。
