袋式除塵器是一種通過“過濾-清灰-過濾”的工作模式，將煙氣中的固體顆粒截留在濾袋外，排出潔凈氣體的氣固兩相分離設備，通過降低工業粉塵排放量達到環境保護的目的。其產品典型結構如下圖所示，主要分為進氣口、凈氣室、中箱體（濾袋過濾區）、灰斗、出氣口、清灰裝置和框架等幾部分。

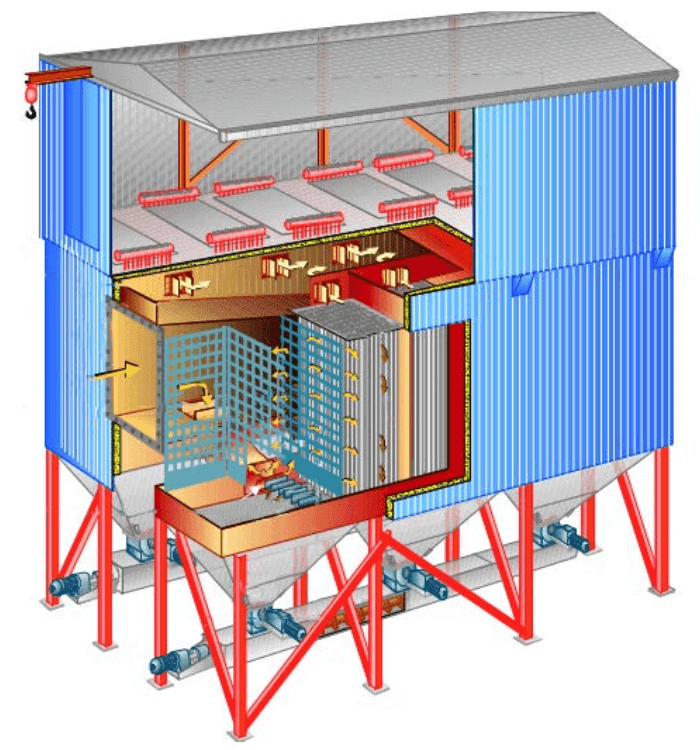

袋式除塵器典型結構圖

袋式除塵器正常運行狀態主要分為過濾狀態和清灰狀態兩個階段，過濾狀態目的在于利用纖維性濾袋過濾含塵氣流，完成氣固分離，凈化煙氣；清灰狀態目的在于隨著濾袋外表面粉塵積累，利用氣體噴吹等技術清除濾袋外表面過量的粉塵，從而提高過濾效率。

過濾狀態：袋式除塵器運行時，箱體處于負壓狀態，含塵氣流從下方進氣管道被吸入箱體內部，經導流板分流后，從灰斗自下而上流動，其中粒徑大、密度大的粉塵經重力作用沉降到灰斗中，而剩下的粒徑小、密度小的粉塵顆粒在負壓作用下，隨氣流流動到中箱體，通過箱體內懸掛的大量纖維性濾袋，在濾袋外表面的篩濾、慣性碰撞、擴散、掛鉤、靜電等作用下，粉塵顆粒被阻留下來沉積在濾袋外表面，凈化氣則穿過濾袋進入凈氣室，通過出口管道排入大氣中。

袋式除塵器的過濾狀態和清灰狀態

清灰狀態：隨著濾袋表面沉積的粉塵層厚度增加，袋式除塵器的過濾阻力也會變大，當達到規定值時，為保證除塵效率，需利用清灰裝置清除濾袋表面粉塵。脈沖袋式除塵器利用壓縮空氣對濾袋噴吹清灰，脈沖清灰裝置主要由電磁脈沖控制閥、氣罐、噴吹管、誘導器和控制儀等部分組成。噴吹管裝配在花板上方，其上設有一脈沖閥，并與充滿壓縮空氣的氣罐相連，噴吹管下方設有正對花板孔中心的噴嘴。當過濾阻力超過規定值時，利用PLC控制脈沖閥打開，氣罐內的壓縮氣體在極短時間內一次通過各脈沖閥，經噴吹管上的噴嘴誘導數倍于噴射器兩的空氣進入相應濾袋內，形成空氣波，導致濾袋急劇膨脹變形并產生沖擊振動，當空氣波的瞬間沖擊效應消失后，濾袋快速收縮，從而使附著在濾袋表面的粉塵落入灰斗內，完成清灰。一般清灰時間較短，完成后繼續進行過濾過程，形成“過濾-清灰-過濾”的工作模式。
