在陶瓷過濾除塵器進行過濾除塵時，粉塵會在陶瓷濾芯的表面形成濾餅，使氣流通過濾芯時產生的壓力降逐漸增大，作為除塵器氣體輸送系統的風機便需要更大的功率來維持除塵器的正常運行，除塵器的運行能耗也隨之增大。但是當壓力降達到一定程度時，除塵器可能會無法正常運行，嚴重時會導致濾芯受損，因此需要對除塵器濾芯上積累的粉塵進行清除，這一步驟也被稱為進行清灰。清灰是陶瓷過濾除塵器保持正常運行的關鍵步驟，常用的清灰方法分為：(1)機械振動清灰；(2)逆氣流清灰；(3)脈沖反吹清灰。由于陶瓷濾芯屬于剛性材料，機械振動清灰容易造成濾芯破損，而逆氣流清灰耗氣量大，因此脈沖反吹在陶瓷濾芯清灰上的應用最為廣泛。脈沖反吹清灰的應用使得陶瓷過濾除塵器的過濾負荷得到提高，降低了濾芯的損耗，提高了設備運行的穩定性。

陶瓷濾芯表面粉塵層厚度增加會使得除塵器的運行阻力增大，通常當運行阻力達到1400Pa左右時，必須使用脈沖反吹清灰系統進行脈沖反吹清灰，將附著在濾芯表面的粉塵層去除，使得濾芯的通量恢復到除塵過濾前的狀態。脈沖反吹系統主要由噴嘴、噴吹管、引射器、電磁閥、氣包、控制系統等組成，如下圖所示。

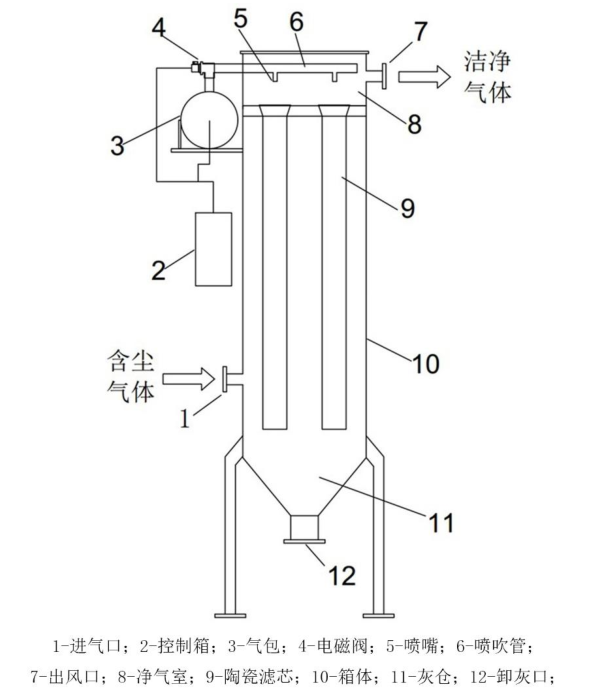

陶瓷過濾除塵器脈沖反吹系統構造圖

當陶瓷過濾除塵器進行過濾除塵時，含塵氣體由進氣口1進入安裝有數根陶瓷濾芯9的箱體10中，當含塵氣體通過陶瓷濾芯時，其中的粉塵會被濾芯截留在濾芯外表面。過濾后的潔凈氣體從陶瓷濾芯頂部的開口處進入凈氣室8，最后從出風口7排出。噴吹管6安裝在在濾芯上方，如圖中所示噴嘴5安裝在噴吹管下方并對準下方的濾芯。氣包3是儲存壓縮空氣的裝置，其與噴吹管相連接，兩者直接安裝有脈沖閥4，脈沖閥由控制箱2進行控制。當陶瓷過濾除塵器的壓降達到規定值或者除塵過程進行一定時間后，控制箱控制脈沖閥開啟，壓縮空氣通過噴吹管從噴嘴噴出高速氣流并卷吸凈氣室內的潔凈氣體從陶瓷濾芯頂部的開口進入濾芯內部，使濾芯內部壓力快速升高，使得附著在濾芯上的粉塵脫落下來，進而完成脈沖反吹清灰。從濾芯上脫落的粉塵受重力作用沉積在箱體下部的灰倉11中，最后從卸灰口12排出。脈沖清灰完成后，除塵工作繼續進行，待一個周期后，再次進行脈沖反吹。
