空分動力設備上常用的自潔式空氣過濾器是干式過濾器的一種類型，其中主要可分為過濾控制系統和反吹系統兩個部分，控制系統主要由壓差控制儀，差壓報警器，PLC自控單元等組成；反吹系統由反吹電磁閥，反吹噴頭及文氏管等組成。其結構如下圖所示：

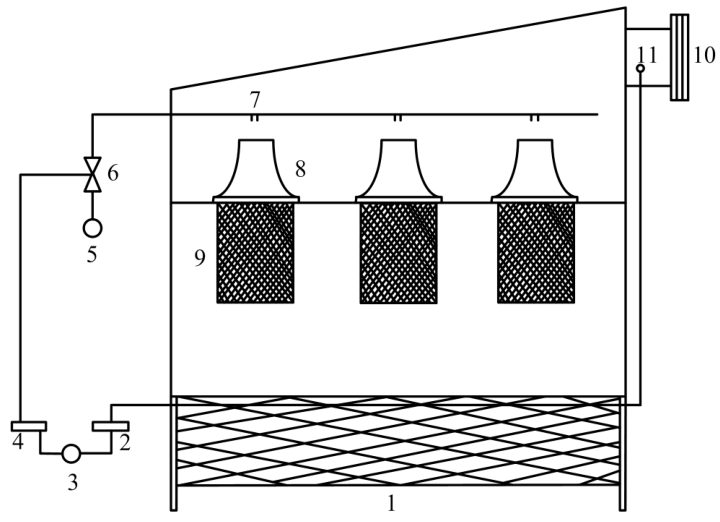

自潔式空氣過濾控制器基本組成

自潔式空氣過濾器是一個結構復雜的空分設備，它主要由以下幾個部分組成：1-粗過濾網、2-壓差控制器、3-壓差報警器、4-PLC控制單元、5-反吹氣源、6-反吹電磁閥、7-反吹噴頭、8-文氏管、9-高效過濾筒、10-潔凈空氣出口、11-負壓探頭等組成。

高效過濾筒

自潔式過濾器的高效過濾筒一般按照現場實際需求分成多組，每組包含多個濾筒，每組都設置多個電磁閥與之對應控制驅動，當反吹脈沖到達指定電磁閥，濾筒將被驅動進行反吹，其余各個濾筒照常過濾工作，保證了自潔系統可穩定持續的運作。一般工業上常用濾筒的使用壽命為18～24個月，具體根據各地區灰塵量而定，在正常工作條件下使用，高效濾筒壽命為兩年左右。當濾筒阻力經一定時長反吹，濾筒壓差值高居報警值不下時，此時應及時更換濾筒，濾筒更換的操作簡單易行，更換過程中無需停機。

過濾控制系統

過濾控制系統主要由壓差控制儀，差壓報警器，PLC自控單元等組成。含塵空氣經空氣壓縮機進入過濾器時，首先經過一級粗過濾網吸入，初次過濾掉顆粒性雜質，然后經過高效過濾筒進行二級過濾，高效過濾筒由于重力慣性、靜電吸附、接觸阻留等綜合作用過濾掉了更為細小的塵埃。產生的潔凈空氣通過文氏管進入凈氣室匯合，然后被空壓機通過凈氣出口管吸入。

反吹自潔系統

反吹系統由反吹電磁閥，反吹噴頭及文氏管等組成，過濾器與空壓機入口連接，運行時，凈氣出口的負壓探頭對壓差實時監測，在負壓的情況下，空壓機通過過濾器吸入周圍環境的含塵空氣，含塵空氣經過第一級濾網粗過濾，二級過濾粗過濾空氣經過過濾筒的濾芯，細小的塵埃會被濾筒吸附。周期性的運轉，過濾的粉塵在濾筒的過濾表層迎風表面形成一層塵膜，隨著過濾量的增加，氣流阻力也隨著增大，當阻力達到壓差阻力上限時，壓差控制儀通知微處理器發出脈沖指令，相應的電磁閥動作，壓縮氣流經反吹氣源瞬間釋放出，利用噴頭噴入文氏管對濾筒內部進行自潔反吹。
