含塵氣流由進氣管進入筒內，沿內壁螺旋式向下旋轉，粉塵在離心力的作用下甩向器壁，并在重力作用下落入灰斗，已凈化氣體由中心管排出。

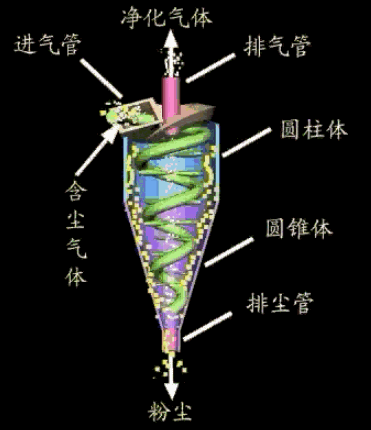

▲旋風分離器

旋風除塵器的種類繁多，分類也各有不同。根據結構型式可分為長錐體、圓簡體、擴散式、旁通型等；按其組合、安裝情況可分為內旋風除塵器(安裝在反應器或其它設備內部)、外旋風除塵器、立式與臥式以及單筒與多管旋風除塵器。

按氣流導人情況分為切向?qū)嘶蜉S向?qū)耄粴饬鬟M(jìn)入旋風除塵器后的流動路線又有反轉、直流及帶二次風的不同形式。

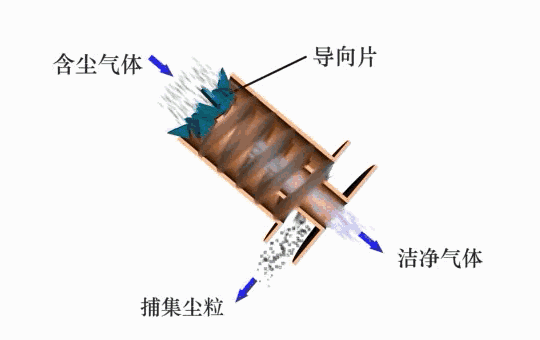

▲軸向進入式旋風分離器直進式

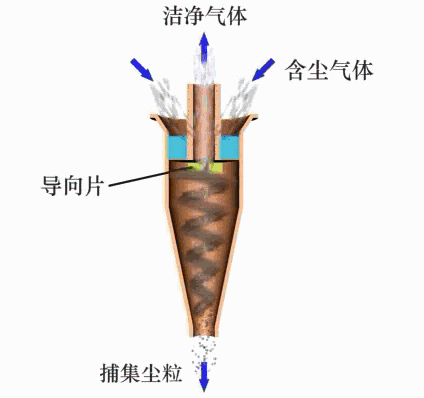

▲軸向進入式旋風分離器反轉式

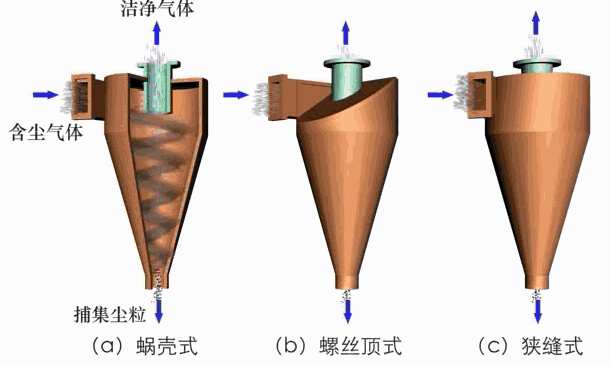

▲切向進入式旋風分離器

按其性能分為：

(1) 高效率旋風除塵器 ，其筒體直徑較小，用來分離較細的粉塵，其效率在95% 以上。

(2) 高流量旋風除塵器，筒體直徑較大，用于處理很大的氣體流量，其除塵效率為50%～80%。
