脈沖式空氣過濾器反吹結構
脈沖反吹型工業集塵器主要由下列主要結構組成：一體式框體結構、風機動力單元、脈沖反吹結構單元、濾筒過濾結構單元、粉塵收集結構單元等，其各部分元件如圖所示。氣動脈沖反吹系統由氣缸、電磁脈沖閥、PLC控制器、壓縮空氣組成，脈沖閥的一端連接壓縮空氣儲氣缸，另外一端連接噴射管。在閥蓋上裝有排氣閥，排氣閥由PLC控制儀控制。當PLC控制儀無信號發出時，排氣閥的活動擋板處于封閉排氣孔的位置；當程序控制儀發出信號時，活動擋板打開，儲氣缸的壓縮空氣迅速泄壓，于是排氣閥內部的波紋膜被壓向相反方向，噴氣口打開，壓縮空氣經脈沖閥進入濾筒進行噴吹清灰。當信號消失后活動擋板恢復至原來封閉排氣閥的位置，波紋膜重新封閉噴氣口，噴吹自動停止。每次噴吹清灰在0.1～0.3S左右完成，就是這一瞬間噴出的高壓空氣起到良好的清灰效果?？諝庖愿叩牧魉龠M入過濾筒，使得過濾筒急劇膨脹，引起一次沖擊振動，使附在過濾筒的粉塵被抖落，濾料表面吸附的微塵在氣流作用下被抖落至集塵斗中。脈沖噴吹氣壓為0.4～0.6MPa，且運行中須保持恒定不變的供氣量。

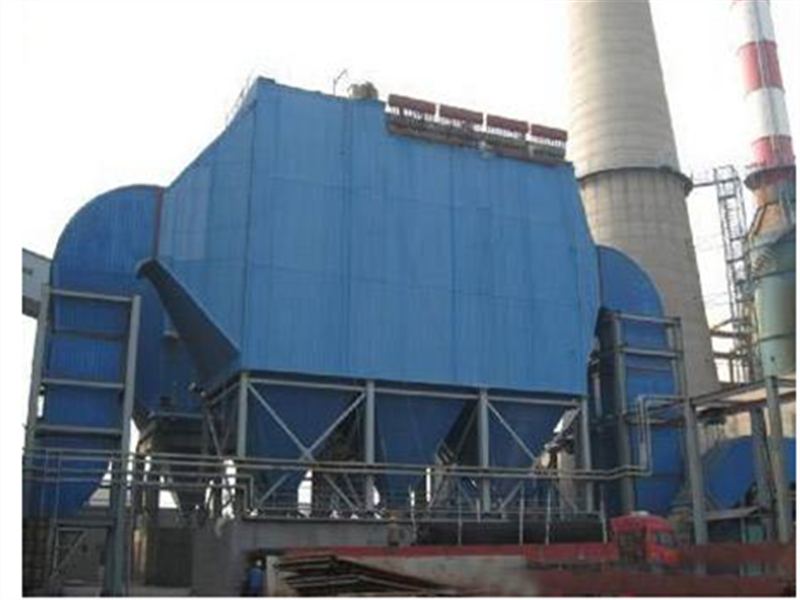

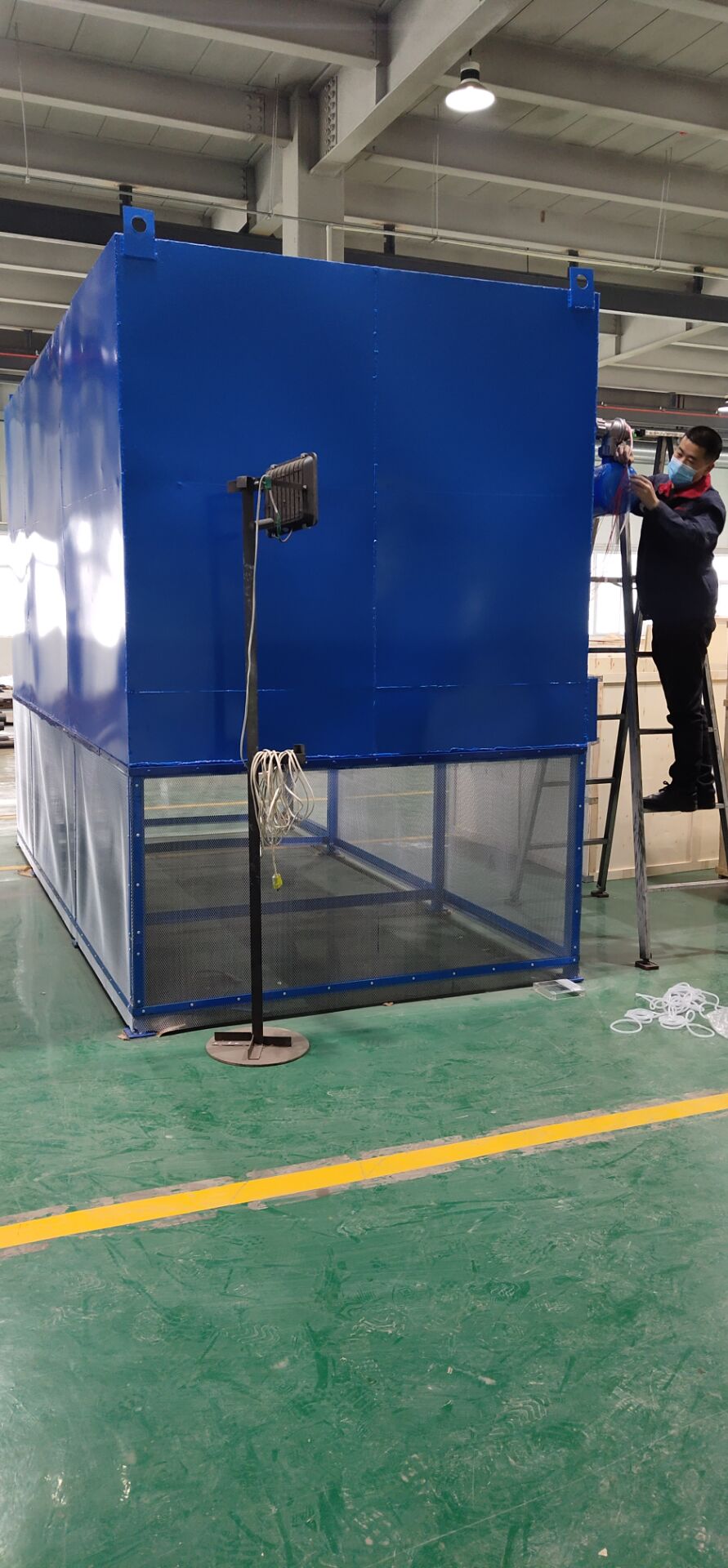

客戶現場照片：

除塵治理效果介紹：

1.排風罩收集效率達到95%以上；

2.文丘里濕式除塵器過濾效率達到95%以上；

3.車間環境改善，客戶滿意度保證在99%；
